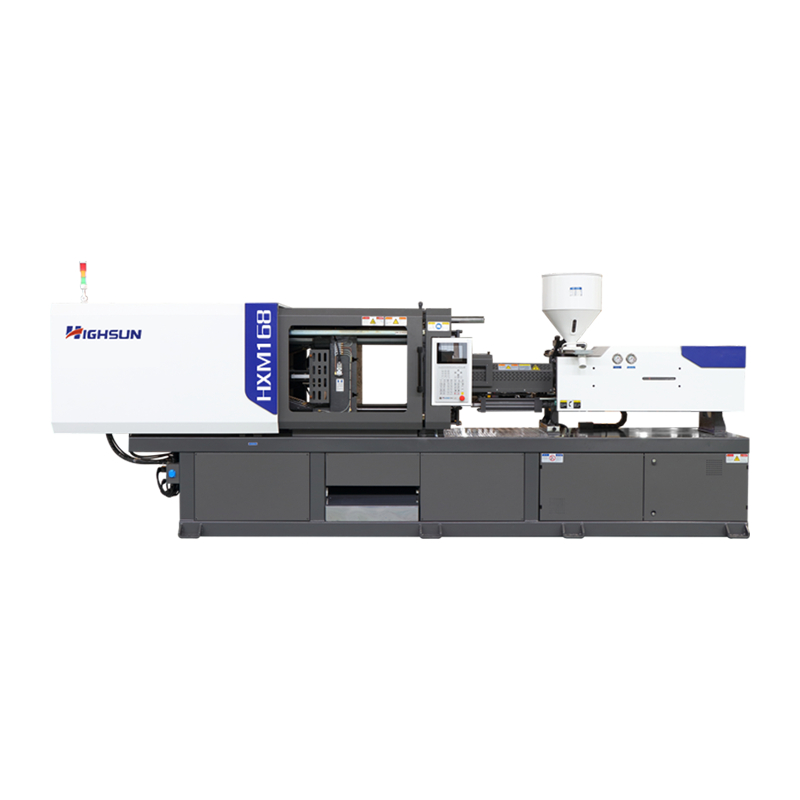

HXM168: литьевая машина HXM с сервоприводом

МОДЕЛЬ: HXM168

ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ

а

А

Б

С

ИНЖЕКЦИОННЫЙ БЛОК

ДИАМЕТР ВИНТА

мм

38

42

45

48

СООТНОШЕНИЕ Л/Д ВИНТА

Л/D

22

22

21

20

ПРОИЗВОДИТЕЛЬНОСТЬ ВПРЫСКА В ТЕОРИИ

см3

260

318

365

416

ВЕС ИНЪЕКЦИИ (PS)

г

237

289

332

378

унция

8.3

10.1

11.7

13.3

ДАВЛЕНИЕ ВПРЫСКА

МПа

260

212

185

163

СКОРОСТЬ ВПРЫСКА

г/s

117

143

164

187

ПЛАСТИФИЦИРУЮЩАЯ СПОСОБНОСТЬ

г/s

13

15

20

23

СКОРОСТЬ ВИНТА

об/мин

220

СLAMPING UNIT

СLAMPING FORCE

КН

1680

ДВИЖЕНИЕ ФОРМА-ПЛАСТИНА ХОД

мм

450

МАКС. ВЫСОТА ФОРМЫ

мм

500

МИН. ВЫСОТА ФОРМЫ

мм

150

ПРОСТРАНСТВО МЕЖДУ ТЯЖКАМИ (Ш*В)

мм

470*430

ГИДРАВЛИЧЕСКОЕ ЭЖЕКТОРНОЕ УСИЛИЕ

КН

56

ГИДРАВЛИЧЕСКИЙ ХОД ЭЖЕКТОРА

мм

130

НОМЕР ЭЖЕКТОРА

н

5

ДРУГИЕ

ДАВЛЕНИЕ НАСОСА

МПа

17.5

МОЩНОСТЬ ДВИГАТЕЛЯ

КВт

21

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ

КВт

15.65

РАЗМЕРЫ МАШИНЫ (Д*Ш*В)

м

4,93*1,31*1,93

ВЕС МАШИНЫ

т

5.1

ЕМКОСТЬ НЕФТЯНОГО БАКА

L

200
