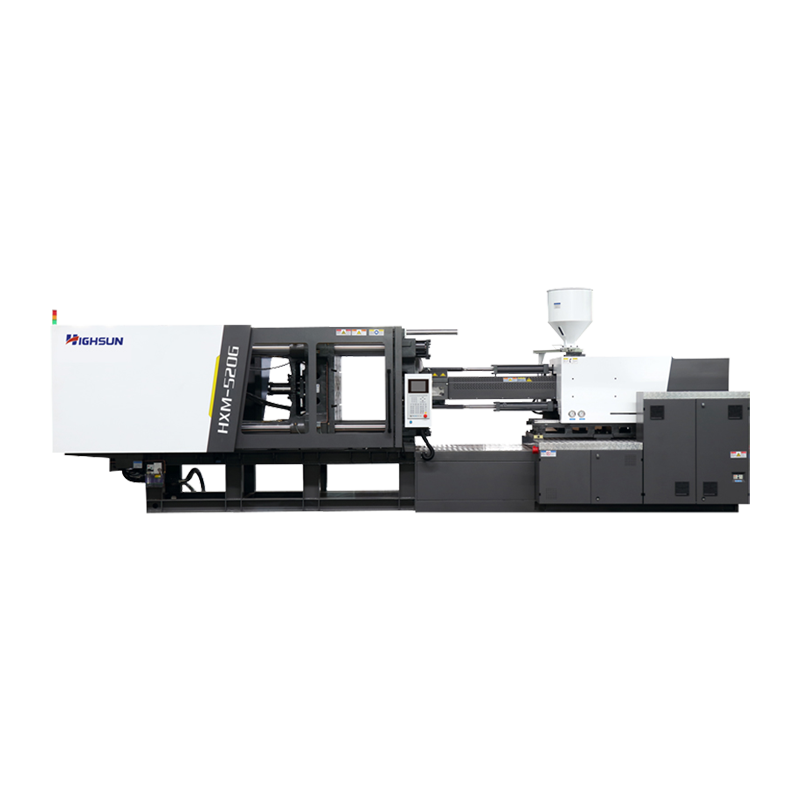

HХМ520-Т: Оптимизированная модификация HХМ для литья вёдер

МОДЕЛЬ: HXM520-G/4300

ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ

А

Б

УЗЕЛ ВПРЫСКА

ДИАМЕТР ВИНТА

мм

95

100

УДЕЛЬНОЕ ОТНОШЕНИЕ L/D

L/D

19

19

ЕМКОСТЬ ВПРЫСКА В ТЕОРИИ

см³

2977

3377

МАССА ВПРЫСКА

г

2709

3073

унция

95.5

108.3

ДАВЛЕНИЕ ВПРЫСКА

МПа

146

131

СКОРОСТЬ ВПРЫСКА

г/с

668

832

ПРОИЗВОДИТЕЛЬНОСТЬ ПЛАСТИКАЦИИ

г/с

95

110

ЧАСТОТА ВРАЩЕНИЯ ШНЕКА

об/мин

170

190

ЗАЖИМНОЙ УЗЕЛ

УСИЛИЕ ЗАЖИМА

кН

5200

ХОД ПОДВИЖНОЙ ПЛИТЫ

мм

830

МАКС. ВЫСОТА ФОРМЫ

мм

820

МИН. ВЫСОТА ФОРМЫ

мм

300

РАССТОЯНИЕ МЕЖДУ СТОЙКАМИ (Ш*В)

мм

820*800

УСИЛИЕ ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ

кН

125

ХОД ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ

мм

210

КОЛИЧЕСТВО ТОЛКАТЕЛЕЙ

шт.

13

ДРУГИЕ

ДАВЛЕНИЕ НАСОСА

МПа

17.5

МОЩНОСТЬ ДВИГАТЕЛЯ

кВт

40 40

40 47

МОЩНОСТЬ НАГРЕВА

кВт

27

ГАБАРИТЫ СТАНКА(Д*Ш*В)

м

8,05*2,07*2,41

МАССА СТАНКА

т

17.7

ЕМКОСТЬ МАСЛОБАКА

L

630
