Термопластавтоматы: типы, компоненты, процесс и руководство по выбору

Машины для литья под давлением : Выбор, процесс, инструменты и устранение неполадок.

Литье под давлением — это рабочая лошадка современного производства, позволяющая производить все: от крышек для бутылок и потребительских товаров до корпусов медицинских устройств. Если вы оцениваете изделия для литья под давлением или при выборе новой производственной линии, понимание станка, инструментов, материалов и переменных процесса может помочь вам избежать дорогостоящих ошибок и быстрее получить одинаковые детали.

Что такое литьевая машина?

Ан машина для литья под давлением представляет собой производственную систему, которая плавит пластик, впрыскивает его в полость формы, упаковывает под давлением, охлаждает и выбрасывает готовую деталь. Право оборудование для литья под давлением может улучшить качество деталей, сократить количество брака и повысить эффективность производства, особенно при больших объемах производства.

Типичная производственная ячейка литьевого формования включает в себя:

• Формовочная машина: Блок зажима и блок впрыска
• Плесень: Производственный инструмент, который образует деталь
• Обработка материалов: Сушилка, погрузчик, блендер и сопутствующее оборудование
• Охлаждение: Чиллер, термолатор и оборудование для контроля температуры пресс-формы
• Автоматизация: Роботы, конвейеры, системы визуального контроля и обработки деталей

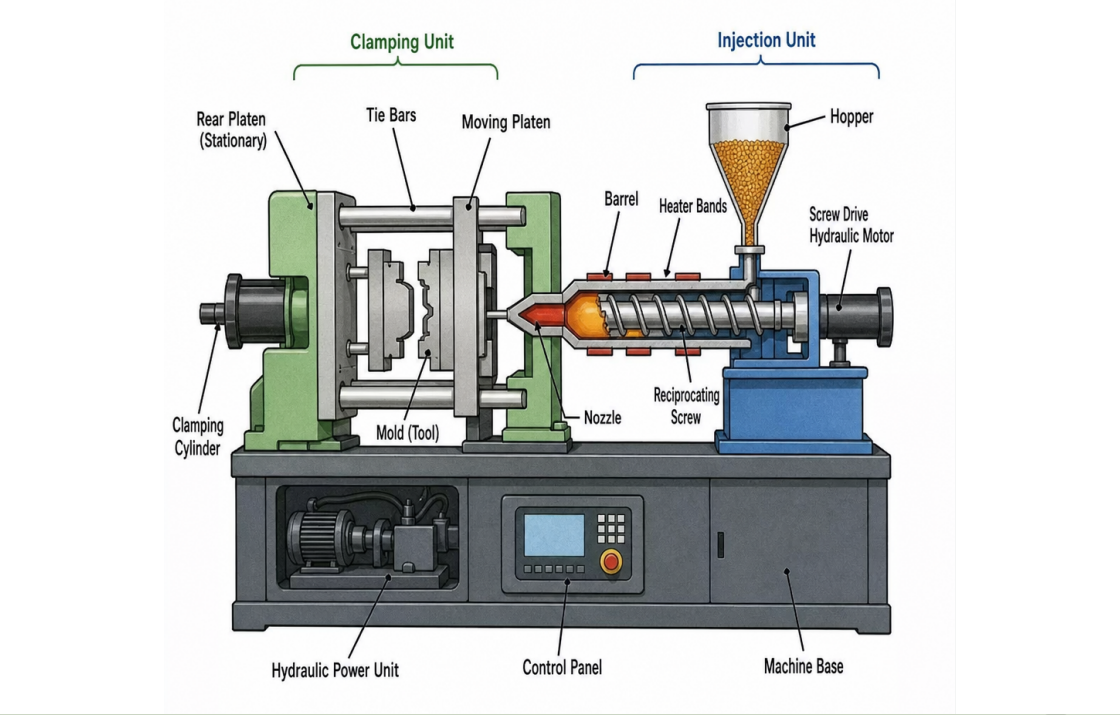

Детали и функции литьевой машины

Понимание машина для литья под давлением parts and functions важен для устранения неполадок, технического обслуживания, выбора оборудования и оптимизации процессов.

Бункер и подающее горло

бункер хранит и подает смолу в машину. Подающее отверстие передает материал в цилиндр, и его необходимо правильно использовать, чтобы предотвратить застревание или неравномерную подачу. Гигроскопичные материалы обычно требуют сушилка материала перед обработкой.

Ствол и ленты нагревателя

бочка содержит шнек и обеспечивает среду, в которой плавится полимер. Нагревательные ленты поддерживать необходимый температурный профиль по всему стволу.

Винт и стопорное кольцо

винт пластифицирует, смешивает и дозирует полимер. контрольное кольцо помогает предотвратить течение расплавленного материала назад во время впрыска, обеспечивая постоянный размер порций и повторяемость.

Сопло

сопло переносит расплавленный пластик из бочки во литниковую втулку формы. Конструкция и температура сопла должны соответствовать материалу, форме и применению.

Привод узла впрыска

injection unit may use гидравлический, сервогидравлический или электрический привод для контроля вращения шнека и движения впрыска.

Зажимной блок

зажимной блок , включая плиты и стяжки, открывает и закрывает форму и обеспечивает достаточную силу зажима, чтобы противостоять давлению в полости во время впрыска и упаковки.

Эжекторная система

эжекторная система удаляет формованную деталь из сердечника. Правильная синхронизация и сила выталкивателя необходимы для предотвращения прилипания, деформации, побеления или повреждения детали.

Органы управления и датчики

Современные машины используют контроллеры и датчики для мониторинга и регулирования давления впрыска, скорости, температуры, положения винта, времени цикла, сигналов тревоги и технологических рецептов.

Типы литьевых машин

При сравнении типы термопластавтоматов , учитывайте требуемую точность, скорость, энергопотребление, материал, геометрию детали, объем производства и рабочую среду.

Электрические и гидравлические термопластавтоматы

Электрические термопластавтоматы обычно выбираются, когда важны высокая точность, повторяемость, чистота и энергоэффективность.

К преимуществам электрических машин относятся:

• Высокая точность позиционирования
• Отличная повторяемость от выстрела к выстрелу
• Снижение энергопотребления во многих приложениях
• Низкий рабочий шум
• Пригодность для чистых и контролируемых производственных сред

Потенциальные ограничения включают в себя:

• Более высокая первоначальная стоимость оборудования
• Ограничения применения для определенных требований очень большого тоннажа или экстремальных условий эксплуатации.

Гидравлические литьевые машины широко используются для изготовления крупных деталей и требовательных промышленных применений.

Преимущества включают в себя:

• Широкий диапазон доступных усилий зажима
• Высокая производительность для тяжелых условий эксплуатации
• Гибкие возможности процесса
• Отлаженная технология с обширным опытом обслуживания

Потенциальные соображения включают в себя:

• Более высокое энергопотребление по сравнению со многими современными электрическими системами.
• Обслуживание гидравлического масла
• Повышенное внимание к чистоте и контролю утечек.

Гибридные и серволитьевые машины

Многие современные машины используют гибридные или сервогидравлические системы . Преимущества литья под давлением с сервоприводом могут включать в себя:

• Снижение энергопотребления по сравнению с обычными гидравлическими системами.
• Более быстрое и точное управление движением
• Меньшее тепловыделение
• Повышенная стабильность процесса
• Улучшенный контроль сложных задач литья

Специальные литьевые машины

В зависимости от применение литья пластмасс под давлением может потребоваться специальное оборудование, в том числе:

• Высокоскоростные упаковочные машины
• Многокомпонентные и 2К формовочные машины
• Вставные формовочные машины
• Термопластавтоматы ЛСР
• Микроформовочные машины

Технические характеристики машины для литья пластмасс под давлением

terms машина для литья пластмасс под давлением и машина для литья пластика часто используются взаимозаменяемо. Однако при сравнении оборудования характеристики покупки должны быть точными.

Важные параметры включают в себя:

• Усилие зажима: кН или тонны
• Размер выстрела: граммы или унции
• Диаметр винта: мм
• Соотношение длины и диаметра винта
• Давление впрыска
• Скорость впрыска
• Скорость пластификации и восстановления
• Размеры стола
• Расстояние между стяжками
• Минимальная и максимальная толщина формы
• Максимальный дневной свет
• Ход и сила эжектора

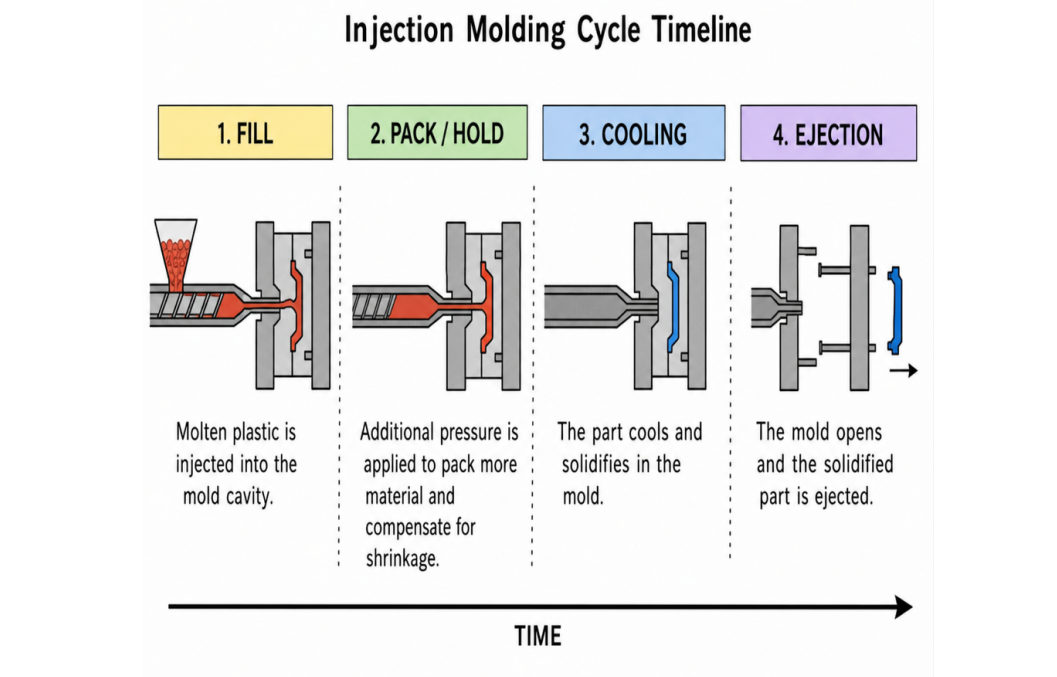

Процесс литья под давлением шаг за шагом

Понимание the Процесс литья под давлением шаг за шагом облегчает выявление переменных, влияющих на качество и время цикла.

1. Подготовка материала

При необходимости сушите смолу и поддерживайте указанный производителем уровень влажности. Неправильная подготовка материала может привести к деформации, хрупкости, нестабильности размеров и другим дефектам.

2. Пластификация

винт rotates and melts the polymer. Противодавление можно регулировать для улучшения перемешивания и консистенции расплава.

3. Закрытие формы и наращивание зажима

mold closes and the clamp builds sufficient force before injection begins.

4. Наполнение

Расплавленный полимер впрыскивается в полость. Скорость впрыска, давление, температура расплава, температура формы и поведение текучести. все это влияет на производительность наполнения.

5. Упаковка и хранение

Давление уплотнения и удержания компенсирует усадку материала, пока ворота остаются открытыми. Целью является достижение требуемого веса и размеров детали без чрезмерного напряжения.

6. Охлаждение

Охлаждение часто является одним из крупнейших факторов, влияющих на общее время цикла. Толщина стенок, температура формы, конструкция охлаждающего канала и расход охлаждающей жидкости. сильно влияют на эффективность охлаждения.

7. Открытие формы

mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Выброс и обработка деталей

Выталкиватели, воздух, роботы или другие системы удаляют формованную деталь. Автоматизированная обработка может улучшить консистенцию и сократить время открытия формы.

9. Повтор цикла

machine returns to the beginning of the cycle. The objective is a стабильное и повторяемое окно процесса , а не просто достичь кратчайшего возможного цикла.

Примеры литьевых пластиковых деталей

Различная геометрия деталей предъявляет разные требования к машине и пресс-форме.

Тонкостенные контейнеры

Тонкостенная упаковка требует высокая скорость впрыска, стабильная температура расплава, эффективная вентиляция и быстрое время цикла. .

Корпуса передач

Корпуса редукторов требуют строгого контроля размеров, последовательной упаковки и сбалансированного охлаждения для минимизации коробления.

Разъемы

Разъемы often require жесткие допуски на размеры, одинаковый размер порции, эффективная вентиляция и надежное выравнивание формы. .

Медицинские компоненты

Медицинские компоненты могут потребовать валидация процесса, отслеживание материалов, контролируемая производственная среда и подробные данные о процессе .

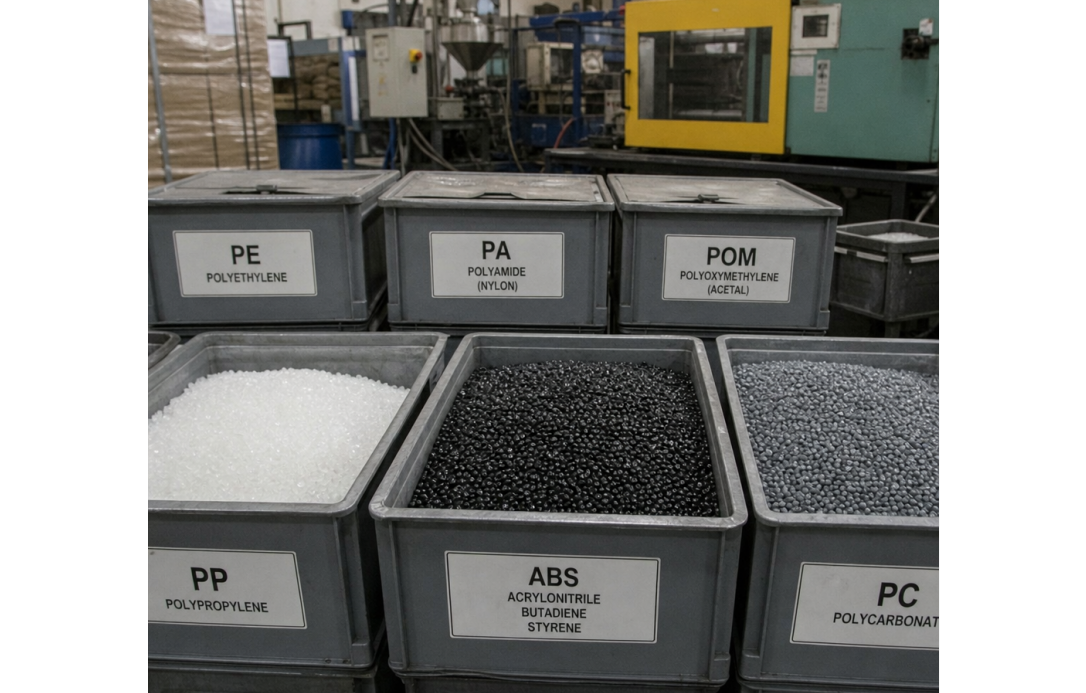

Лучшие материалы для литья под давлением

Выбор лучшие материалы для литья под давлением зависит от механической прочности, химической стойкости, температурных требований, внешнего вида, стабильности размеров, стоимости и нормативных требований.

ПП и ПЭ

Полипропилен (ПП) и полиэтилен (ПЭ) являются экономичными материалами с хорошей химической стойкостью. ПП также широко используется там, где требуются живые петли.

АБС

АБС предлагает полезное сочетание прочности, внешнего вида и технологичности, что делает его распространенным в потребительских корпусах и промышленных компонентах.

ПК

Поликарбонат (ПК) обеспечивает высокую ударопрочность и превосходную прозрачность, хотя обычно требует более жестких условий обработки, чем обычные смолы.

ПА / Нейлон

Полиамид (ПА или нейлон) обеспечивает прочность и износостойкость. Контроль влажности и правильная сушка особенно важны.

ПОМ / Ацеталь

ПОМ (Ацеталь) обеспечивает низкое трение, хорошую стабильность размеров и износостойкость, что делает его пригодным для зубчатых передач и прецизионных механических компонентов.

ПЭК и ПЭИ

ПЭК и ПЭИ представляют собой высокоэффективные конструкционные полимеры, используемые в сложных температурных, химических и механических средах. Они требуют соответствующих инструментов и возможностей высокотемпературной обработки.

Совет: Выбор материала всегда следует оценивать вместе с конструкцией ворот, вентиляцией, охлаждением, температурой формы, а также возможностями машины по давлению и температуре.

Руководство по проектированию многоместной пресс-формы

A Руководство по проектированию многоместной пресс-формы следует сосредоточиться на увеличении производительности, не привнося чрезмерную чувствительность процесса или риск технического обслуживания.

Ключевые соображения включают в себя:

• Баланс бегуна: Поддерживайте постоянный поток в каждую полость
• Конструкция ворот: Контролируйте сдвиг, поведение при наполнении и замерзание ворот.
• Вентиляция: Обеспечить эффективную эвакуацию газов из каждой полости.
• Охлаждение: Поддержание постоянной температуры во всех полостях
• Целостность линии разъема: Предотвращение обледенения и поддержание выравнивания пресс-формы
• Доступ для обслуживания: Сделайте инструменты с высокой кавитацией практичными в обслуживании

При масштабировании от одной или двух полостей до 8, 16, 32 или 64 полости , убедитесь, что термопластавтомат имеет достаточное количество:

• Мощность выстрела с соответствующей подушкой
• Скорость введения при одновременном заполнении полости
• Пластифицирующая способность
• Усилие зажима
• Место для установки пресс-формы

Как выбрать литьевую машину

При определении как выбрать термопластавтомат , начните с Деталь, материал и форма , а не выбирать машину, основываясь только на каталожном тоннаже.

Производственные требования

Определить:

• Анnual production volume
• Требуемое время цикла
• Количество полостей
• Ожидаемое время безотказной работы
• Целевой процент брака
• Требуемый уровень автоматизации

Требования к материалам

Оценить:

• Вязкость смолы
• Температура плавления
• Температура формы
• Требования к сушке
• Укрепление или наполнитель
• Коррозионные или абразивные характеристики

Сила зажима

Оцените необходимое сила зажима на основе площади проецируемой детали, давления в полости, материала и условий процесса. Избегайте как недостаточного тоннажа, так и ненужного превышения габаритов.

Размер выстрела

Выберите машину, которая сможет произвести необходимое количество выстрелов, сохраняя при этом разумный рабочий диапазон. Избегайте постоянной работы на крайних пределах инжекционного узла.

Скорость и давление впрыска

Высокоскоростной впрыск может иметь решающее значение для тонкостенные детали, большая длина потока и сложные схемы наполнения . Убедитесь, что машина может достичь требуемой скорости впрыска, не достигая пределов давления или скорости.

Размеры пресс-формы

Проверьте:

• Размеры стола
• Расстояние между стяжками
• Диапазон толщины формы
• Максимальный дневной свет
• Характеристики эжектора
• Емкость веса пресс-формы

Мониторинг процессов

Для требовательных приложений рассмотрите мониторинг давления в полости, мониторинг температуры, регистрация данных, пределы сигнализации и управление рецептами .

Совместимость с автоматизацией

Если планируется автоматизация, проверьте совместимость с:

• Интерфейсы роботов
• Концевая оснастка
• Конвейеры
• Визуальный осмотр
• Разделение частей
• Системы безопасности

Покупка бывшей в употреблении термопластавтомата

Если вы ищете машина для литья под давлением for sale оцените состояние машины, а не ориентируйтесь только на ее покупную цену.

Запрос:

• Часы работы
• Записи о техническом обслуживании
• Измерение износа винтов и стволов
• Состояние гидравлического масла , где это применимо
• Версия контроллера
• Состояние электрической системы
• Наличие запасных частей
• История обслуживания
• Доказательство повторяемости процесса

По возможности перед покупкой запустите машину с репрезентативной или фактической производственной формой.

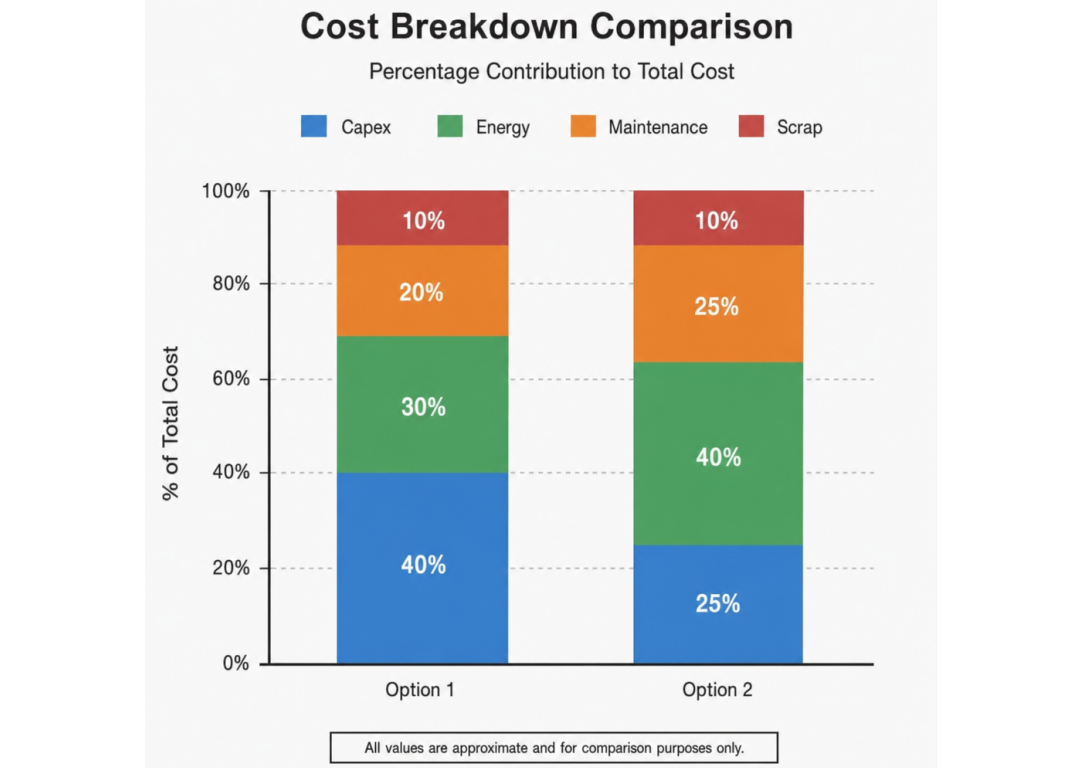

Сравнение стоимости литьевой машины

Ан машина для литья под давлением cost comparison следует учитывать общую стоимость владения, а не только первоначальную цену покупки.

К основным факторам затрат относятся:

• Архитектура машины: электрическая, гидравлическая или гибридная.
• Усилие зажима
• Мощность выстрела
• Возможность автоматизации
• Системы безопасности
• Функции контроллера
• Мониторинг процессов
• Прецизионные пакеты
• Покрытие местных услуг
• Гарантия
• Наличие запасных частей

Также учтите текущие расходы, такие как:

• Потребление энергии
• Требования к охлаждению
• Профилактическое обслуживание
• Запасные части
• Обучение
• ввод в эксплуатацию
• Время простоя
• Лом
• Эффективность производства

Машина с более высокой закупочной ценой может иметь другой общий экономический профиль, если учесть энергопотребление, техническое обслуживание, производительность и время простоя.

Дефекты литья под давлением и их решения

Большинство дефектов формования можно объяснить проблемами, связанными с наполнение, упаковка, охлаждение, состояние материала, вентиляция или конструкция пресс-формы .

Вспышка

Возможные причины включают чрезмерное давление в полости, недостаточное усилие зажима, повреждение линии разъема, смещение формы или чрезмерный износ.

Проверьте:

• Давление впрыска
• Скорость впрыска
• Усилие зажима
• Состояние линии разъема
• Выравнивание пресс-формы
• Износ пресс-формы

Раковины

Возможные причины включают недостаточную упаковку, преждевременное замерзание ворот, чрезмерную локальную толщину стенок или недостаточное охлаждение.

Возможные корректировки включают в себя:

• Оптимизация давления уплотнения и удержания
• Увеличение эффективного времени упаковки
• Улучшение конструкции ворот
• Улучшение охлаждения
• Уменьшение чрезмерной толщины ребер или стенок

Коробление

Коробление is often related to неравномерное охлаждение, дифференциальная усадка, чрезмерная ориентация молекул или несбалансированная упаковка. .

Проверьте симметрию температуры формы, эффективность охлаждения, условия упаковки и ориентацию потока.

Следы ожогов

Следы ожогов могут указывать захваченный газ и недостаточная вентиляция , особенно ближе к концу заливки.

Проверьте:

• Формовочные отверстия
• Чистота вентиляции
• Скорость впрыска near the end of fill
• Места газовых ловушек
• Материальное состояние

Распространение и серебряные полосы

Расхождение может возникнуть в результате влага, чрезмерный сдвиг, загрязнение или плохая вентиляция .

Проверьте высыхание смолы, обращение с материалом, состояние винтов и параметры обработки.

Линии сварки

Линии сварки возникают при встрече отдельных фронтов расплава.

Возможные улучшения процесса включают в себя:

• Регулировка температуры плавления
• Регулировка температуры формы
• Оптимизация скорости впрыска
• Улучшение вентиляции
• Проверка расположения ворот

Устранение неполадок при формовании короткой дроби

Для короткое формование , систематически проверяйте следующие области.

1. Материал и сушка

Проверьте тип смолы, уровень влажности, степень измельчения, поток материала и состояние системы подачи.

2. Температура плавления

Проверьте, не слишком ли низка температура расплава, а также проверьте температуру зоны цилиндра, термопары, характеристики нагревателя и поведение при пластификации.

3. Скорость и давление впрыска

Определите, достигает ли машина своего максимальное давление впрыска или ограничение скорости до заполнения полости.

4. Вентиляция и газовые ловушки

Заблокированные или неадекватные вентиляционные отверстия могут помешать полному заполнению. Очистите существующие вентиляционные отверстия и проверьте расположение газовых ловушек.

5. Ограничения на ворота и участников

Осмотрите литник, направляющую, литник и зону холодной втулки на наличие ограничений или неправильных размеров.

6. Амортизация и размер кадра

Проверьте размер выстрела, устойчивость подушки и работоспособность стопорного кольца. Неравномерное состояние подушки может указывать на проблему с инжекторным блоком или винтом/упорным кольцом.

Как сократить время цикла литья под давлением

Чтобы сократить время цикла литья под давлением уделите особое внимание охлаждению и обращению с деталями, сохраняя при этом их качество.

Оптимизация охлаждения пресс-формы

Улучшите расположение каналов охлаждения, поток охлаждающей жидкости, турбулентность и близость к отлитой детали.

Оптимизация упаковки и хранения

Сократите упаковку и держите только после подтверждения время застывания ворот и стабильность части веса . Слишком резкое сокращение времени выдержки может привести к увеличению вмятин, усадки и отклонению размеров.

Улучшите вентиляцию

Эффективная вентиляция может обеспечить более быстрое заполнение, одновременно уменьшая следы подгораний и дефекты, связанные с захваченным газом.

Улучшите автоматизацию

Роботы и автоматизированная обработка деталей могут обеспечить последовательное удаление и сократить задержки при открытии и закрытии формы.

Оптимизация выброса

Правильный выбор времени выталкивания, хода и освобождения детали может предотвратить застревание и ненужные задержки цикла.

Важно: Более короткий цикл является улучшением только тогда, когда качество остается стабильным. Монитор OEE, процент брака, вес детали, отклонения в размерах и время простоя , а не только время цикла.

Стандарты литья под давлением медицинского уровня

Для regulated medical components, стандарты медицинского литья под давлением предполагают гораздо больше, чем просто производство визуально приемлемых деталей.

Планирование производства может включать в себя:

• Валидация процесса IQ/OQ/PQ
• Отслеживаемость материалов
• Контроль лота
• Контролируемая обработка материалов
• Совместимость с чистыми помещениями, где это необходимо
• Калиброванное измерительное оборудование
• Управление изменениями
• Мониторинг процессов
• Управление тревогами
• Сохранение производственных данных

Для these applications, machine selection should emphasize повторяемость, контроль процесса, отслеживаемость и сбор данных , а не просто зажимать тоннаж.

Заключительный вывод

Успешное литье под давлением зависит от выравнивания машина, форма, материал и процесс .

right машина для литья пластмасс под давлением должен обеспечивать достаточную силу зажима, производительность впрыска, совместимость с пресс-формой, контроль процесса и повторяемость для предполагаемого применения. В то же время форма должна обеспечивать эффективное заполнение, вентиляцию, охлаждение и выброс.

Используйте цикл литья под давлением — заполнить, упаковать, охладить и извлечь — как основа для оптимизации. При возникновении дефектов воспринимайте их как сигналы процесса, которые могут указать на проблемы с влажность, давление, температура, воздушный поток, поведение материала или баланс охлаждения .

Благодаря дисциплинированному выбору станков, хорошо спроектированным инструментам, контролируемым материалам и систематическому мониторингу процессов производители могут улучшить свою работу. повторяемость, сокращение брака, сокращение времени цикла и более уверенное масштабирование производства .
