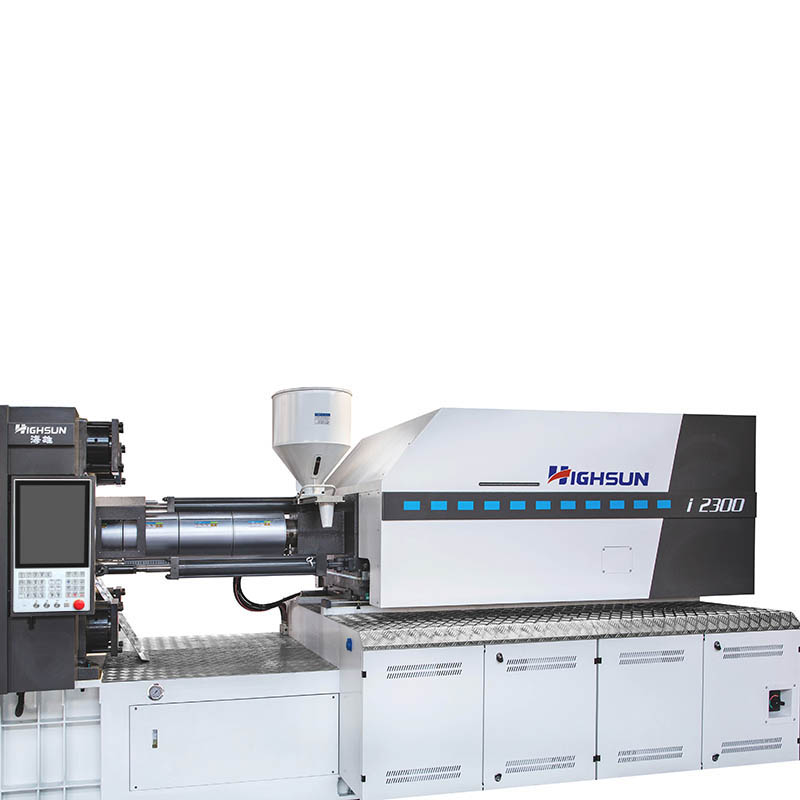

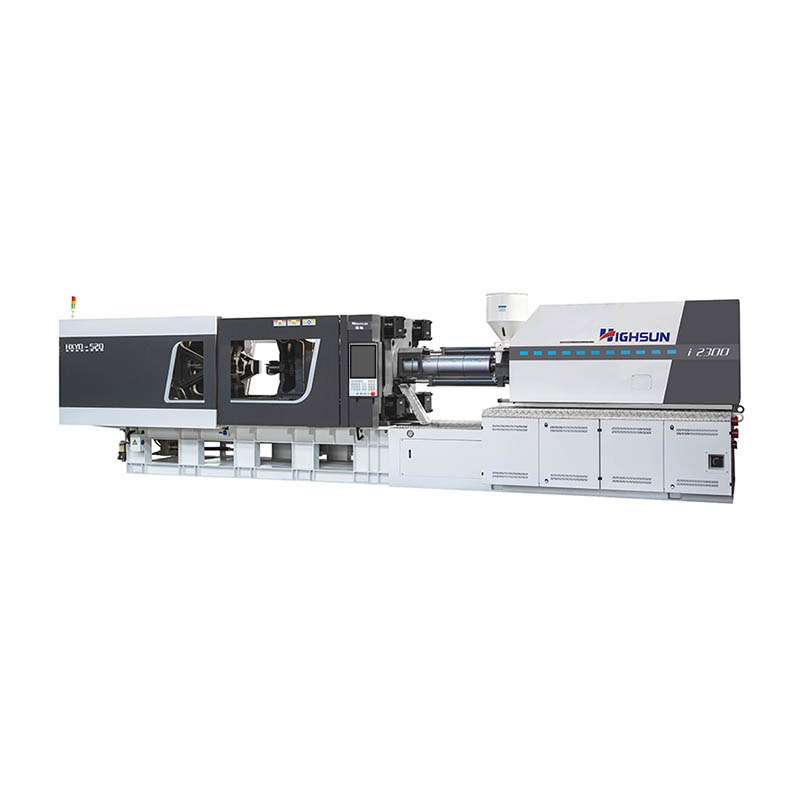

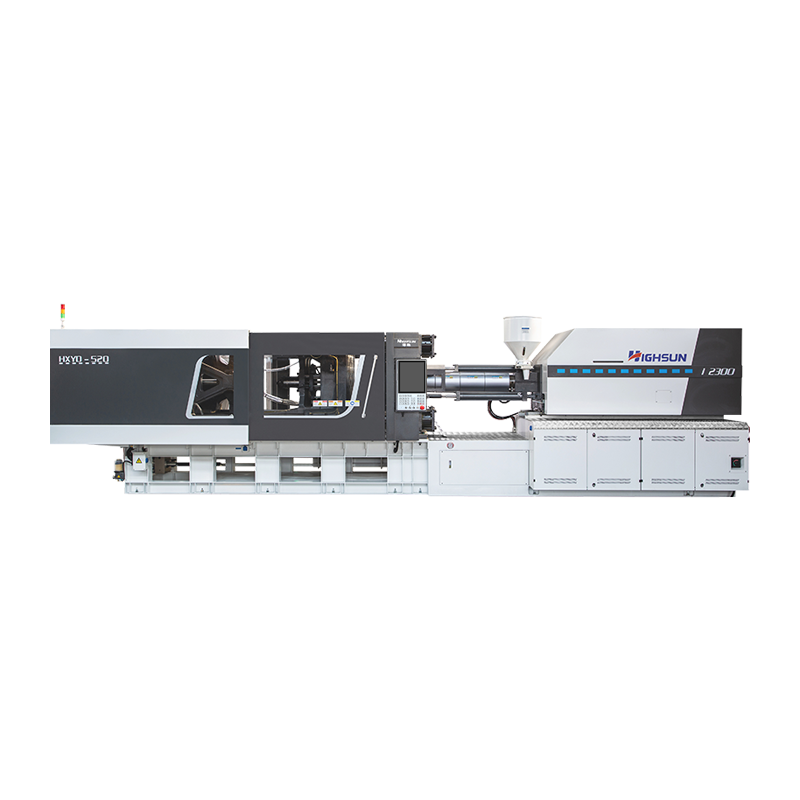

HХYD-520: Гибридная литьевая машина серии HХYD

HХYD-520: Гибридная литьевая машина серии HХYD

В этой машине для литья под давлением используется передовая гибридная технология масляно-электрического привода, которая легко объединяет мощное зажимное усилие гидравлической системы с точным управлением впрыском электрической системы. Электрическая система, оснащенная высокопроизводительными двигателями, обеспечивает быструю и точную подачу энергии для впрыска материала, гарантируя высокоскоростное и точное заполнение полостей пресс-формы, тем самым значительно повышая эффективность производства и качество продукции. Одновременно гидравлическая система фокусируется на создании исключительного усилия зажима в 520 тонн для поддержания герметичности формы во время впрыска, эффективно предотвращая утечку материала. Синергетическая работа обеих систем обеспечивает высокоэффективную выходную мощность, превосходящую производительность традиционных литьевых машин с точки зрения динамики мощности.

Электронная почта: haixiong@highsun-machinery.com

Свяжитесь с нами

Предыдущая：HХYD-430: Гибридная литьевая машина серии HХYD
Следующая：HХYD-600: Гибридная литьевая машина серии HХYD

Описание
Видео

МОДЕЛЬ: HXYD 530/i2300H
ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ			А	Б	С
УЗЕЛ ВПРЫСКА	ДИАМЕТР ВИНТА	мм	65	70	75
	УДЕЛЬНОЕ ОТНОШЕНИЕ L/D	L/D	21.5	20	20
	ЕМКОСТЬ ВПРЫСКА В ТЕОРИИ	см³	1128	1308	1502
	МАССА ВПРЫСКА	г	1027	1191	1367
	ДАВЛЕНИЕ ВПРЫСКА	МПа	2088	1800	1568
	ПРОИЗВОДИТЕЛЬНОСТЬ ПЛАСТИКАЦИИ	г/с	90	105	120
	ЧАСТОТА ВРАЩЕНИЯ ШНЕКА	об/мин	400
	СКОРОСТЬ ВПРЫСКА	мм/s	350
	МОЩНОСТЬ ДВИГАТЕЛЯ	кВт	60 60(залить) 59(расплавить) 38 38(масло)
УЗЕЛ СМЫКАНИЯ	СLAMPING FORCE	кН	5300
	ХОД ПОДВИЖНОЙ ПЛИТЫ	мм	780
	МАКС. ВЫСОТА ФОРМЫ	мм	800
	МИН. ВЫСОТА ФОРМЫ	мм	320
	РАССТОЯНИЕ МЕЖДУ СТОЙКАМИ (Ш*В)	мм	820*770
	УСИЛИЕ ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	кН	181
	ХОД ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	мм	200
	КОЛИЧЕСТВО ТОЛКАТЕЛЕЙ	шт.	13
ДРУГИЕ	ДАВЛЕНИЕ НАСОСА	МПа	16
	МОЩНОСТЬ НАГРЕВА	кВт	30
	ГАБАРИТЫ СТАНКА(ДШВ)	м	8,132,092,32
	МАССА СТАНКА	т	23
	ЕМКОСТЬ МАСЛОБАКА	Л	650

МОДЕЛЬ: HXYD 530/i1600H
ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ			А	Б	С
УЗЕЛ ВПРЫСКА	ДИАМЕТР ВИНТА	мм	60	65	70
	УДЕЛЬНОЕ ОТНОШЕНИЕ L/D	L/D	21.6	20	20
	ЕМКОСТЬ ВПРЫСКА В ТЕОРИИ	см³	791	929	1078
	МАССА ВПРЫСКА	г	720	845	980
	ДАВЛЕНИЕ ВПРЫСКА	МПа	2000	1704	1469
	ПРОИЗВОДИТЕЛЬНОСТЬ ПЛАСТИКАЦИИ	г/с	75	90	105
	ЧАСТОТА ВРАЩЕНИЯ ШНЕКА	об/мин	400
	СКОРОСТЬ ВПРЫСКА	мм/s	350
	МОЩНОСТЬ ДВИГАТЕЛЯ	кВт	67(залить) 44(расплавить) 38 38(масло)
УЗЕЛ СМЫКАНИЯ	СLAMPING FORCE	кН	5300
	ХОД ПОДВИЖНОЙ ПЛИТЫ	мм	780
	МАКС. ВЫСОТА ФОРМЫ	мм	800
	МИН. ВЫСОТА ФОРМЫ	мм	320
	РАССТОЯНИЕ МЕЖДУ СТОЙКАМИ (Ш*В)	мм	820*770
	УСИЛИЕ ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	кН	181
	ХОД ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	мм	200
	КОЛИЧЕСТВО ТОЛКАТЕЛЕЙ	н	13
ДРУГИЕ	ДАВЛЕНИЕ НАСОСА	МПа	16
	МОЩНОСТЬ НАГРЕВА	кВт	28
	ГАБАРИТЫ СТАНКА(ДШВ)	м	8,132,092,32
	МАССА СТАНКА	т	22.3
	ЕМКОСТЬ МАСЛОБАКА	Л	650

МОДЕЛЬ: HXYD 530/i1400H
ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ			А	Б	С
УЗЕЛ ВПРЫСКА	ДИАМЕТР ВИНТА	мм	55	60	65
	УДЕЛЬНОЕ ОТНОШЕНИЕ L/D	L/D	21.8	20	20
	ЕМКОСТЬ ВПРЫСКА В ТЕОРИИ	см³	665	791	929
	МАССА ВПРЫСКА	г	605	720	845
	ДАВЛЕНИЕ ВПРЫСКА	МПа	2142	1800	1534
	ПРОИЗВОДИТЕЛЬНОСТЬ ПЛАСТИКАЦИИ	г/с	60	75	90
	ЧАСТОТА ВРАЩЕНИЯ ШНЕКА	об/мин	400
	СКОРОСТЬ ВПРЫСКА	мм/s	350
	МОЩНОСТЬ ДВИГАТЕЛЯ	кВт	67(залить) 44(расплавить) 38 38(масло)
УЗЕЛ СМЫКАНИЯ	СLAMPING FORCE	кН	5300
	ХОД ПОДВИЖНОЙ ПЛИТЫ	мм	780
	МАКС. ВЫСОТА ФОРМЫ	мм	800
	МИН. ВЫСОТА ФОРМЫ	мм	320
	РАССТОЯНИЕ МЕЖДУ СТОЙКАМИ (Ш*В)	мм	820*770
	УСИЛИЕ ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	кН	181
	ХОД ГИДРАВЛИЧЕСКОГО ВЫТАЛКИВАТЕЛЯ	мм	200
	КОЛИЧЕСТВО ТОЛКАТЕЛЕЙ	н	13
ДРУГИЕ	ДАВЛЕНИЕ НАСОСА	МПа	16
	МОЩНОСТЬ НАГРЕВА	кВт	24.3
	ГАБАРИТЫ СТАНКА(ДШВ)	м	8,132,092,32
	МАССА СТАНКА	т	17.5
	ЕМКОСТЬ МАСЛОБАКА	Л	650
