HXS Двухцветная форма для формования впрыска: как достичь одноразового литья точных двухцветных продуктов? Анализ основных технологий

1. Обзор Двухцветная технология формования инъекций

Ø Что такое двухцветная литья инъекции?

Двухцветное литье под давлением относится к технологии формования продукта в плесени за один раз путем введения пластмассы из разных цветов или материалов дважды на одной и той же машине для литья под давлением. По сравнению с традиционным одноцветным литьем и сборкой, двухцветная литье под давлением имеет следующие преимущества:

Уменьшите процесс: не требуется вторичная сборка, а эффективность производства повышается.

Увеличение прочности продукта: два материала более плотно объединены в форме, чтобы избежать проблемы старения клея.

Улучшение эстетики: могут быть достигнуты сложные явления, такие как градиентные цвета, прозрачные непрозрачные комбинации и т. Д.

Снижение затрат: снижение рабочей силы, скорость лома и последующие затраты на обработку.

• Общее применение двухцветного литья впрыска

Автомобильная промышленность: линзы фар (прозрачные непрозрачные), кнопки (мягкий клей жесткий клей), Декоративные детали приборной панели.

Электронная промышленность: кнопки мобильного телефона (двухцветный анти скользкий), оболочки для наушников (металлический текстура мягкий клей).

Медицинская отрасль: двухцветные шприцы, печати (TPE PP).

Ежедневные потребности: зубная щетка (мягкая и жесткая комбинация), инструментальные рукоятки (анти скользит).

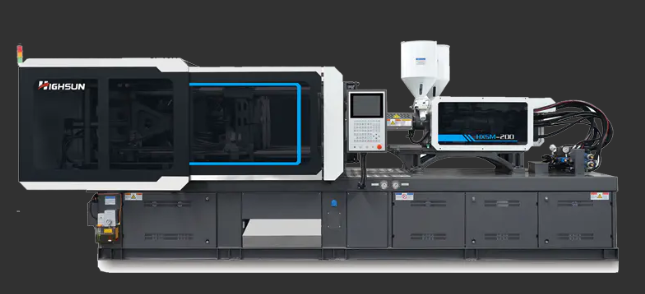

2. Структура ядра двухцветной формовочной машины HXS

Двухцветная машина для формования HXS принимает двухцветную систему формования с двумя цветами, которая в основном состоит из следующих компонентов ядра:

• Система двойной инъекции

Первая инъекционная единица: ответственность за пластификацию и инъекцию цветного (или материала) пластика.

Второй блок впрыска: ответственность за пластификацию и впрыск B цвета B (или B Material).

Независимая система управления температурой: убедитесь, что два материала пластифицируются при оптимальной температуре, чтобы избежать перекрестного загрязнения.

• Высокий механизм поворотного стола

Поворотный стол с сервоприводом: принимает управление сервоприводом с высокой критикой сервопривода, а точность позиционирования может достигать ± 0,01 мм.

Конструкция вращения 180 °: Плесень вращается на 180 ° после инъекционного материала A и вводит материал B, чтобы гарантировать, что на поверхности сустава нет смещения.

Гидравлический/электрический гибридный зажим: улучшает стабильность зажима и избегает смещения плесени из -за движения поворота.

• Интеллектуальная система управления

Многостадийный контроль впрыска: может точно отрегулировать скорость впрыска и давление, чтобы адаптироваться к текучести различных материалов.

Обратная связь с давлением в замкнутой контуре: мониторинг давления плесени в режиме реального времени, чтобы гарантировать, что двухцветная поверхность соединения идеальна и без дефектов.

Адаптивный алгоритм: автоматически оптимизировать параметры впрыска и сократить время отладки.

3. Основные технические преимущества двухцветной формовочной машины HXS

• Высокое формование (± 02 мм)

Точное положение поворотного стола: Энкодер с высоким разрешением сервопривода, чтобы гарантировать, что плесень вращается без отклонений.

Динамическая компенсация зажима: автоматически отрегулируйте силу зажима, когда поворотный стол вращается, чтобы избежать микросмешивания формы.

Контроль с закрытым контуром давления плесени: предотвратите зазоры или вспышку на поверхности сустава из-за усадки материала.

• Эффективное производство (цикл сокращена на 30%)

Технология синхронной пластификации: материалы A и B могут быть пластифицированы одновременно, чтобы сократить время ожидания.

Быстрое переключение поворота: время вращения <1,5 секунды, на 50% быстрее, чем традиционные модели.

Оптимизация горячего бегуна: уменьшить отходы бегуна и улучшить использование материала.

• Энергетическая экономия и снижение потребления (потребление энергии уменьшилось на 25%)

Гидравлическая система сервопривода: энергоснабжение по спросу, 30% экономия энергии по сравнению с традиционными гидравлическими прессами.

Высокоэффективное нагревательное кольцо: инфракрасное нагревание интеллектуальное управление температурой PID для снижения потери тепла.

Низкий дизайн трения: линейный направляющий шаровой винт, чтобы уменьшить механические потери.

• Адаптироваться к различным комбинациям материалов

Жесткий клей мягкий клей: например, PC TPU (корпус мобильного телефона).

Прозрачный непрозрачный: например, ABS PMMA (крышка фар).

Инженерная пластиковая комбинация: например, PA66 PP (Automobile Pipe Saint).

4. Как двухцветная формовочная машина HXS достигает единовременного литья точных двухцветных продуктов?

Точная дизайн плесени

Двухцветная структура плесени: плесень и B плесень строго выровнены, чтобы обеспечить отсутствие отклонений после вращения.

Система позиционирования в сочетании: конические штифты позиционирования используются с повторяемостью ± 0,005 мм.

Управление температурой зоны: независимый контроль температуры в различных областях плесени, чтобы избежать неравномерного усадки материала.

Оптимизация совместимости материала

Адгезия связующей поверхности: посредством сопоставления полярности материала (например, PP и TPE имеет хорошую совместимость).

Контроль температуры расплава: разница температуры плавления между материалом A и материалом B должно быть менее 20 ℃ для предотвращения стратификации.

Проектирование выхлопных газов: добавьте выхлопные канавки в форму, чтобы избежать захвата воздуха и плохого соединения.

Интеллектуальное управление процессом

Многостадийная кривая впрыска: Материал A использует высокое давление и низкую скорость, чтобы обеспечить полное заполнение, а материал B использует низкое давление и высокую скорость, чтобы избежать клейкого стремительного притяжения.

Самоадаптивное давление удержания: корректировка в реальном времени на основе данных датчика в форме, чтобы уменьшить усадку.

Автоматический мониторинг качества: отказ от дефектных продуктов в реальном времени посредством визуального осмотра или лазерного измерения.

5. Полный анализ мер предосторожности для использования двухцветной формовочной машины HXS

Технические характеристики безопасности

Требования квалификации оператора

Должен пройти профессиональную подготовку и быть знакомыми со структурными принципами оборудования. Несанкционированная операция не допускается без разрешения

Защитное оборудование (защитные очки, не скользящие обувь и т. Д.) На протяжении всего процесса следует носить, а свободная одежда запрещена

Безопасные табу во время работы

Строго запрещено открывать дверь безопасности или коснуться движущихся деталей, когда оборудование работает

Запрещено расширять любую часть тела в площадь плесени, чтобы предотвратить зажим

Нажмите кнопку аварийной остановки немедленно в случае аномальных условий и не заставляйте работать

Управление окружающей средой

Держите рабочую зону чистой и аккуратной, чтобы избежать несчастных случаев безопасности, вызванных мусором

1,5-метровый проход безопасности должен быть зарезервирован вокруг оборудования

Ключевые моменты управления процессом

Принципы выбора материала

Температура смягчения первого литье -инъекционного материала должна быть более чем на 20 ° C выше, чем у второго, чтобы предотвратить разложение материала

Жесткий клей (такой как ABS/PC) предпочтительнее для первого литья, а мягкий клей (TPU/TPE) является вторым литьем

Прозрачные материалы рекомендуется выполнить второе подъемное литье, чтобы избежать загрязнения первого литья

Спецификации настройки параметров

Принять многоэтапный контроль впрыска: высокое давление и низкая скорость для первого литья (для обеспечения заполнения), низкого давления и высокой скорости для второго литья (для предотвращения воздействия клея)

Температура плесени контролируется зонами, а разница температур между различными областями материала не превышает 15 ° C

Давление удержания должно быть отрегулировано в режиме реального времени в соответствии с датчиком в

Меры предосторожности для использования плесени

Требования к установке плесени

Поворотный стол должен быть полностью сопоставлен после вращения 180 °, а точность позиционирования должна быть ≤0,01 мм

Эжекторная пластина может быть сброшена только с помощью пружины/цилиндра, а принудительный сброс запрещен

Вход и выход водного пути должен быть на одной плоскости, чтобы избежать сбоя в стыке после вращения

Меры защиты плесени

Размер первого продукта для литья может быть немного больше, чтобы улучшить герметизацию второго литья под давлением

Передняя форма второго литья под давлением должна быть спроектирована со структурой избегания воздуха (выше 0,05 мм), чтобы предотвратить царапины

Проверяйте смазку направляющего штифта/рукава каждым днем, чтобы предотвратить износ

Фокус технического обслуживания оборудования

Ежедневное обслуживание

Очистите остаточный материал сопла каждого сдвига, чтобы предотвратить карбонизацию

Проверьте уровень гидравлического масла и чистоту каждую неделю, содержание воды должно быть менее 0,05%

Проверьте значение сопротивления нагревателя каждый месяц, если отклонение превышает 10%, замените его немедленно

Техническое обслуживание системы охлаждения

Очистите водный путь регулярно, если поток воды не является гладким, сверлим и немедленно очистите его

Используйте деионизированную воду для предотвращения ржавчины труб

Слейте систему охлаждения, если машина выключена на более 24 часов

Электрическая система проверки

Ежемесячно затягивайте мощные терминалы, чтобы предотвратить ослабление и вызвать

Калибровать датчик температуры ежеквартально и замените его, если ошибка больше ± 2 ℃

Обработка особых условий труда

Долгосрочное отключение

Нанесите пищевое масло против торста на поверхность пресс-формы

Инъекционная единица должна быть возвращена, а остаточное давление высвобождается

Поместите защищенную от влаги в электрический шкаф

Переключение материала

Бочка должна быть тщательно очищена при резке от высокой суровости до материалов с низкой сумасшедшей

Винт должен быть разобран и очищен при переключении цветов, чтобы избежать смешивания цвета

Ошибка чрезвычайной ситуации

Запрещено использовать металлические инструменты, чтобы заставить продукт придерживаться формы, и требуется специальная медная стержень

Немедленно выключите, если гидравлическая система протекает, чтобы не было слишком высокой температурой масла

Безопасность и защита окружающей среды

Утилизация отходов

Отходы необходимо хранить классифицированным образом, а инженерные пластики должны быть переработаны отдельно

Чистящие средства и другие химические вещества должны быть собраны в специальных контейнерах

Оптимизация потребления энергии

Переключитесь в режим энергосбережения, когда время ожидания превышает 30 минут

Рекомендуется сохранить температуру формы выше 80 ℃ для ночного производства

6. FAQS о двухцветной формовочной машине HXS

Каковы основные особенности двухцветной формовочной машины HXS?

Двухцветная форма для литья под давлением HXS принимает двойную конструкцию блока впрыска, которая может одновременно или попеременно вводить два пластмассы разных цветов/материалов для достижения одноразового литья. Основные особенности включают:

Высокое расположение поворотного стола (± 0,02 мм)

Независимая система управления температурой, подходящая для PP, PE, PS и других материалов

Сервопривод/гидравлическая гибридная система, экономия энергии более 30%

Для чего подходят отрасли и продукты?

В основном используется в:

Автовальные детали: двухцветные фары, внутренние детали

Электронные продукты: кнопки мобильных телефонов, оболочки для наушников

Ежедневные предметы первой необходимости: двухцветные ручки, ремни для наблюдения

Медицинское оборудование: двухцветные шприцы, печати

Как отладить HXS двухцветный формовочный аппарат?

Ключевые шаги отладки:

Установка температуры: нагрейте раздел ствола до 10-20 ℃ выше температуры плавления материала

Калибровка поворота: убедитесь, что точность позиционирования формы составляет ≤0,02 мм после вращения 180 °

Параметры впрыска: высокое давление и низкоскоростное заполнение в первый раз, низкое давление и высокоскоростной анти-эффектный клей во второй раз

Тест на безопасность: Проверьте механическую/гидравлическую/электрическую тройную защиту блокировки

Как решить плохую поверхность связи во время производства?

Возможные причины и контрмеры:

Плохая совместимость с материалами: выберите пластмассы с аналогичной полярностью (например, PP TPE)

Неровная температура пресс -формы: отрегулируйте разницу температуры между двумя областями плесени до <15 ℃

Неправильные параметры впрыска: увеличить время удержания давления и снизить скорость вторичной впрыскивания

Каковы преимущества по сравнению с одноцветными машинами для литья под давлением?

Сравнение пунктов	HXS Двухцветная машина	Одноцветная машина
Эффективность производства	Уменьшить вторичную обработку, сократить цикл на 30%	Требовать многократного литья и сборки
Расходы	Снизить уровень рабочей силы и отладка	Высокая последующая стоимость обработки
Прочность продукта	Более жесткая комбинация материала	Клей склонны к старею
